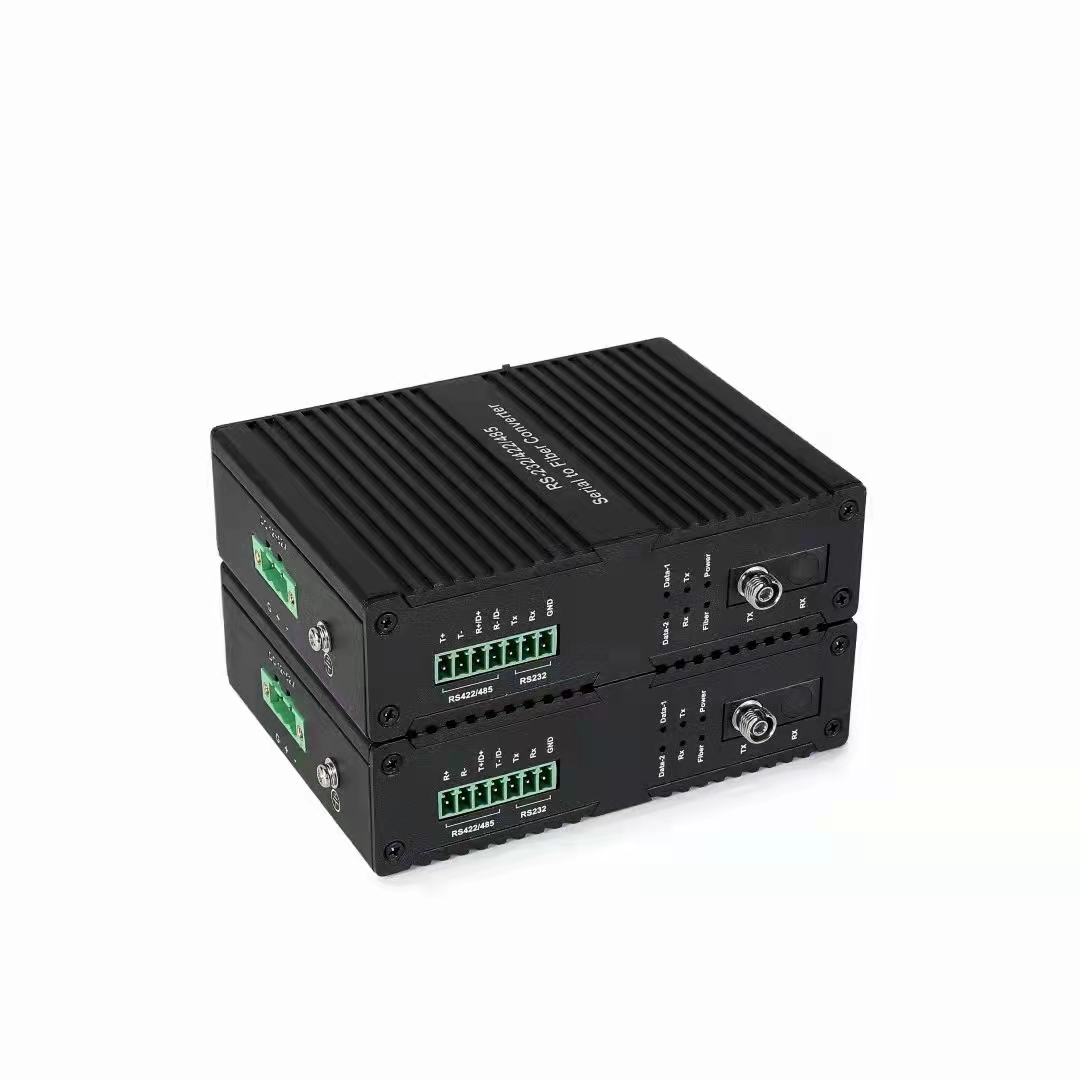

工業級串口光纖轉換器IMT-141-S系列
產品簡介：
IMT-141-S系列工業級串口光纖轉換器是由我公司自行研制，具有自主的知識產權。吸收了國內外同類產品的優點，結合市場的實際需求開發出來的工業級串口光纖轉換器，通過一芯光纖可傳輸RS485/422/232串口信號，實現同步、無失真、高質量的傳輸。IMT-141-S系列該系列設備采用FPGA純硬件架構設計，全數字傳輸技術，可滿足用戶的需求，安裝簡便易行，無需進行現場調節，其光模塊和核心電路均采用進口元器件，性能穩定性，適用于不同的工作環境。針對工業自動化，IP超市，生活小區，道路交通，軍事政府單位等項目，IMT-141-S系列該設備采用了集成電路設計，設計簡練，具有易于安裝調試，免維護，性能穩定等優點。該光端機使用全工業級寬溫度范圍設計，同時由于使用光纖做為傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌，通信質量穩定、可靠。
產品詳情：
產品特性
? IMT-141-S采用高速FPGA純硬件架構設計，實現了全數字，同步傳輸；
? 串口數據透明傳輸，波特率最高可達520 kbps；
? 寬電壓DC-DC方案設計，支持寬壓DC12~52V輸入，具有輸入防反接功能；
? 遵循IP40等級防護標準，支持防震、防塵；
? 支持雙直流冗余電源，內置過流保護；
? 1500W浪涌保護、15KV靜電保護；
? 支持導軌安裝方式；
? 采用鋁合金殼體，耐沖擊，防腐蝕，堅固耐用；
? 即插即用，無需調試；
技術指標
光器件指1 | |
波長 | 1310-1550nm |
速率 | 155Mbps |
發射光功率 | ＞-8db |
接收靈敏度 | ＞-24db |
光口 | SC（FC/ST可選） |
數據指標 | |
標準 | 符合EIA RS-232，RS-485，RS-422標準 |
物理接口/規格 | 7-Pin工業接線端子/3.81mm |
波特率 | 50 bps 至 520 kbps（支持非標準波特率） |
同時使用端口 | 2 |
RS232 | 3線制（RXD、TXD、GND）、全雙工、點對點通訊 |
RS485 | 2線式（A、B）、半雙工、點對多主從通訊 |
RS422 | 4線制、全雙工 |
RS485電路指標 | |
RS-485 上拉電阻/下拉電阻 | 4.7 kΩ，4.7 kΩ |
RS-485 終端電阻 | N/A、120 Ω 和 120 kΩ |
電源指標 | |
輸入電流 | 25mA~125mA |
輸入電壓 | 12V~52V |
過載電流保護 | 支持 |
電源接頭規格 | 6-Pin工業接線端子/5.08mm |
電源功耗 | <1.5W |
機械指標 | |
外殼 | 鋁合金 |
產品尺寸 | 97*118*33mm |
產品凈重 | 0.65KG（對） |
安裝 | 導軌式 |
成品包裝重量 | |
產品包裝尺寸 | |
工作指標 | |
工作溫度 | -20 至 80°C |
存儲溫度 | -40 至 85°C |
相對濕度 | 5 至 95%（非冷凝） |
工作壽命 | ＞100000小時 |
