風電場工業交換機解決方案

1.方案需求：

有33個風力發電機組需要組成環網，以百兆光纖環網直接連到監控中心

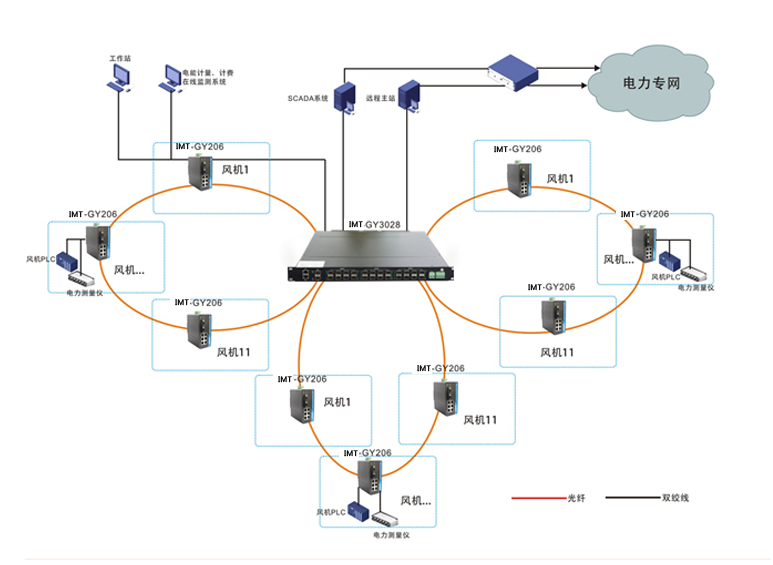

2.方案拓撲圖如下：

3.方案配置：

中心機房放置一臺中心機架式工業交換機OP-GY3028，該交換機提供2個上聯千兆光口，2個上聯千兆電口，24個百兆光口可選接口。上聯千兆光口或電口與機房的核心交換機或服務器連接，百兆光口與離機房最近的風機里的OP-GY206工業交換機的百兆光口連接。每個風機放置一臺OP-GY206工業交換機，該工業交換機有2個上聯百兆光口，6個下聯百兆電口，其中2個上聯百兆光口用來組環。

根據風場實際情況，33臺風機建議組成3個環，每11臺組一個環網，每臺風機中的OP-GY206的2個上聯百兆光口與其他風機中的OP-GY206的百兆光口組成環網，靠近監控中心的風機中的OP-GY206的其中一個百兆光口與中心機房的OP-GY3028百兆光口連接，另外一個光口和附近的風機的OP-GY206光口組成環網。6個電口與風機中的PLC、測量儀等設備連接。

4.風場發電方案監控需求：

風場晝夜溫差大，天氣以干燥為主，且時常有風沙，要求通信設備要滿足風場惡劣環境 風機內有很多強電設備，要求通信設備可以有效防御風機發電EMI/EMS干擾。

風場建設面積一般都很大，且通信設備都在風塔內，工程維護比較復雜，因此要求通信設備具有較長的無故障工作時間(MTBF) ，風塔分布廣，直接都用光纖通信，一旦網絡發生故障，排查比較困難，因此需要冗余以太網保證穩定網絡傳輸。 整個系統采用光纖傳輸，要求通信設備具有光口，且光口靈活多變。

5.方案優勢：

·振興通訊工業交換機全部采用工業四級設計，支持-40~85℃工作溫度

·根據風場需要，外殼采用IP40防護等級，具有良好的抗潮濕、抗腐蝕性和防風沙

·符合電力IEC61850-3和IEEE1613的抗電磁干擾能力

·MTBF至少達到25年，5年免費售后支持

·OP-ring快速冗余環網恢復時間<20ms

·光口選擇靈活多變，支持從1口至24口，保證組網靈活性

·冗余雙工業電源，導軌、壁掛多種安裝方式

·支持Ethernet/IP 和 Modbus/TCP協議用于設備管理和控制

·支持多播、廣播風暴控制

·支持QoS和ToS/DiffServ，用于流量控制和管理

·支持鏈路聚合，優化帶寬利用率

·支持SNMPv3、 IEEE 802.1X、 HTTPS和SSH，加強網絡安全性

·支持TACACS+

·采用RMON有效提升網絡監測和預測能力

·支持帶寬管理，確保網絡穩定性

·支持基于MAC地址的端口鎖定，防止非法入侵
