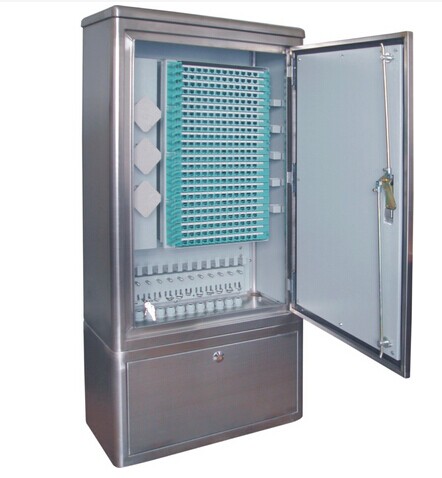

不銹鋼光纜交接箱
產品簡介：
本產品是光纖接入網中主干光纜節點的接口設備，對光纖具有直接、跳接、盤繞、存儲、調節等功能，箱體采用進口雙面拉絲不銹鋼板制作，全正面操作，模塊導軌設計，便于模塊的抽拉取放適用于帶狀和非帶狀光纜，適配器與接續單元正面呈30°即保證跳線的彎曲曲率半徑，又可避免激光灼傷人眼，卡接式安裝，確保光纖、光纜在任何位置的彎曲曲率半徑大于40mm，可靠的光纜開剝、保護、固定接地裝置，提供直熔單元，可實現光纖的直熔操作，采用直通單元，可實現光纜的不剪斷直通，操作箱體可配套底座落地、架空、壁掛三種安裝方式供用戶選擇。
產品詳情：
1、箱體采有高強度不銹鋼板制成，強度高，防老化，抗腐蝕，具有全天候防護功能，并能抵御意外或惡性破壞，表面靜電噴塑，具有很強的防腐蝕性能。防護等級工P65
2、箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀。
3、箱體采用雙層結構，中間填充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水氣凝結。
4、箱門采用特種密封門封，防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
5、采用12芯熔接配線一體化模塊。
6、可安裝FC、SC、ST三種光纖適配器。
7、有可靠的光纜固定和接地保護裝置。
8、適合于單芯和帶狀光纜的成端。
9、產品規格有96芯，144芯，288芯,576芯,1152,1728芯
使用條件：
工作溫度：-40℃∽+60℃
相對濕度：≤95% （+40℃時）
大氣壓力：70∽106Kpa
貯運溫度：-40℃∽+60℃
防潮防雨防塵防盜符合 YD/T988-1998標準
主要技術參數：
插入損耗：1.31,1.55um LD 光源。單?！?.18dB 多模≤0.30dB
回波損耗：1.31,1.55um LD 光源。單模PC≥45dB UPC≥50dB APC≥60dB
絕緣電阻：≥2×104MΩ/500VDC
耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N
功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
型號 | 寬 | 深 | 高 |
1728芯 | 1260 | 640 | 1820 |
1152芯 | 1270 | 660 | 1500 |
576芯 | 1270 | 330 | 1500 |
576芯 | 740 | 600 | 1500 |
288芯 | 660 | 320 | 1450 |
144芯 | 660 | 320 | 1150 |
96芯 | 660 | 320 | 1150 |
